迷你主机电脑风扇老化导致cpu温度过高保护断电，在网上购买了同型号的替代品，结果收到货却发现接口线数不符,旧主机用的是三线风扇，而新买的却是四线风扇，而且线序看起来也不一样！经过一番研究和尝试，我最终成功解决了问题，让这台迷你主机“重获新生”。希望这篇文章能为遇到类似问题的你提供一些参考

问题初现：三线与四线的接口挑战

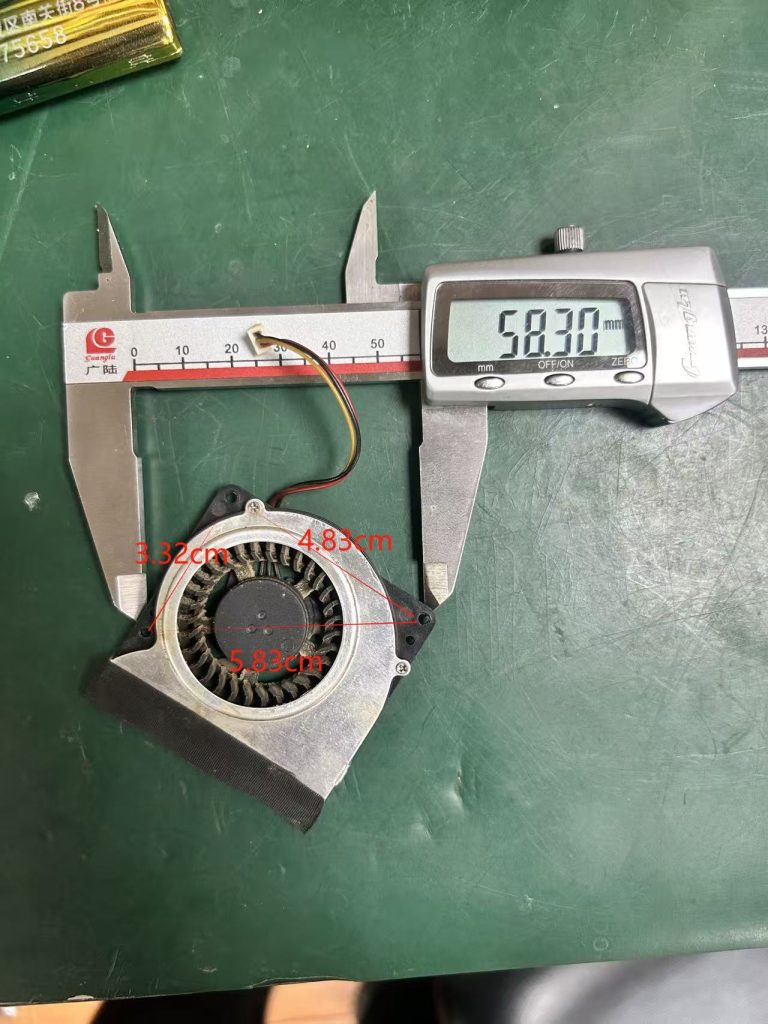

这款迷你主机散热风扇是5V三线接口，原风扇标称 5V 0.2A。在网上淘到同款新风扇后，却发现卖家发来了四线版本，同样标称 5V 0.2A。面对线序不一致的焊点，如何判断四线风扇的正负极成了摆在我面前的第一道难题。

学习与初步判断：颜色与万用表

首先，我网上搜索了解到笔记本风扇接线的通用颜色标准：

• 红色：通常是 正极 (VCC)，5V供电线。
• 黑色：通常是 负极 (GND)，接地线。
• 黄色：通常是 转速信号线 (Sense)，向主板报告风扇转速。
• 蓝色/绿色/白色：通常是 PWM控制线 (PWM)，用于主板控制风扇转速。

新风扇的线色是**(红、蓝、黑、黄)，而旧风扇是(黑、黄、红)。初步想法是，如果能将红对红、黑对黑、黄对黄**，并将蓝色线包住不接，理论上应该可行。

为了验证，我用万用表在 2M欧姆电阻档 分别测量了旧三线风扇和新四线风扇的红黑线。

• 三线风扇（黑和红）：0.990 MΩ
• 四线风扇（黑和红）：1.525 MΩ

这些兆欧级别的电阻值虽然不是电机线圈的直流电阻，但间接表明红黑线是风扇供电的主回路，这增强了我按颜色对应接线的信心。

实际操作：主板接口电压测量与最终确定

然后请来同时帮忙量主板接口针脚,他三个针依次对调.测量出来的结果是2.x伏/2.x伏/0伏,一开始我以为这主板的CPUFAN给的电压是非标准的.后来又觉得不应该,然后网上搜索,才了解到,直流电测量电压要找到机身的接地点量才准确.

谨慎起见，我决定再用万用表直接测量笔记本主板风扇接口的电压，以确保万无一失。

1. 开启电源： 插入电源适配器并开机，等待进入系统。
2. 设置万用表： 将万用表调到 直流电压20V档位。
3. 确定GND： 将万用表的黑表笔（COM口）牢固地接触到笔记本主板上一个确定的 **GND（接地）**点，比如 USB母口的金属外壳或HDMI母口金属外壳上.
4. 测量每个Pin脚： 保持黑表笔不动，用红表笔依次小心地接触风扇3pin接口的每一个引脚（从左到右）。

测量结果如下：

• 第一针（最左边）： +2.x V，偶尔会跳到接近 5V 又回落。
• 第二针： 稳定显示 0V。
• 第三针（最右边）： 显示 -0.06 V 左右（接近 0V）。

分析结果：

• **第二针的 0V 明确指示它就是主板风扇接口的 GND（负极）。
• **第一针的 +2.x V 跳变到 5V 表明它就是 +5V 正极。这种跳变是主板在风扇未接入或节能模式下可能出现的正常现象，一旦风扇接上并开始工作，电压通常会稳定在3V~5V。
• **第三针的 -0.06V 实际上也代表接地，或者说是转速信号线在待机状态下的极低电压，结合第二针的 0V，基本可以确认第三针就是 转速信号线。

至此，主板风扇接口的线序和极性彻底明朗：

• 主板第一针：+5V（正极）
• 主板第二针：GND（负极）
• 主板第三针：转速信号（Sense）

接线与最终调试：细节决定成败

确认了主板接口的定义后，我按照以下方案进行了接线：

将旧风扇的小3pin插头带线剪下来用于改接四线版本风扇.(原风扇和现需更换风扇的风扇电路板焊点接口定义和使用颜色不一样导致颜色与主板针脚不一样,所以不能靠颜色对颜色接了,要根据主板上的针脚实际定义接线.)

第一次尝试通电测试，风扇没有转动。这让我一度困惑。经过仔细检查，我才发现一个关键细节——3pin插头在观察和插到主板上时，我搞反了方向！在纠正了插头方向后，再次测量电压，一切都正常了。

成功！主机重焕生机

1. 红对黑： 将四线风扇的红线连接到3pin插头线的黑色（+5V.对应主板cpufan第一针）。
2. 黑对黄： 将四线风扇的黑线连接到3pin插头线的黄色（GND.对应主板cpufan第二针）。
3. 黄对红： 将四线风扇的黄线连接到3pin插头线的红色（转速信号.对应主板cpufan第三针）。
4. 蓝色悬空： 将四线风扇的**蓝色线（PWM控制线）**剪短后，用电工胶布单独严密包裹，确保其不会接触任何其他元件，使其保持悬空。

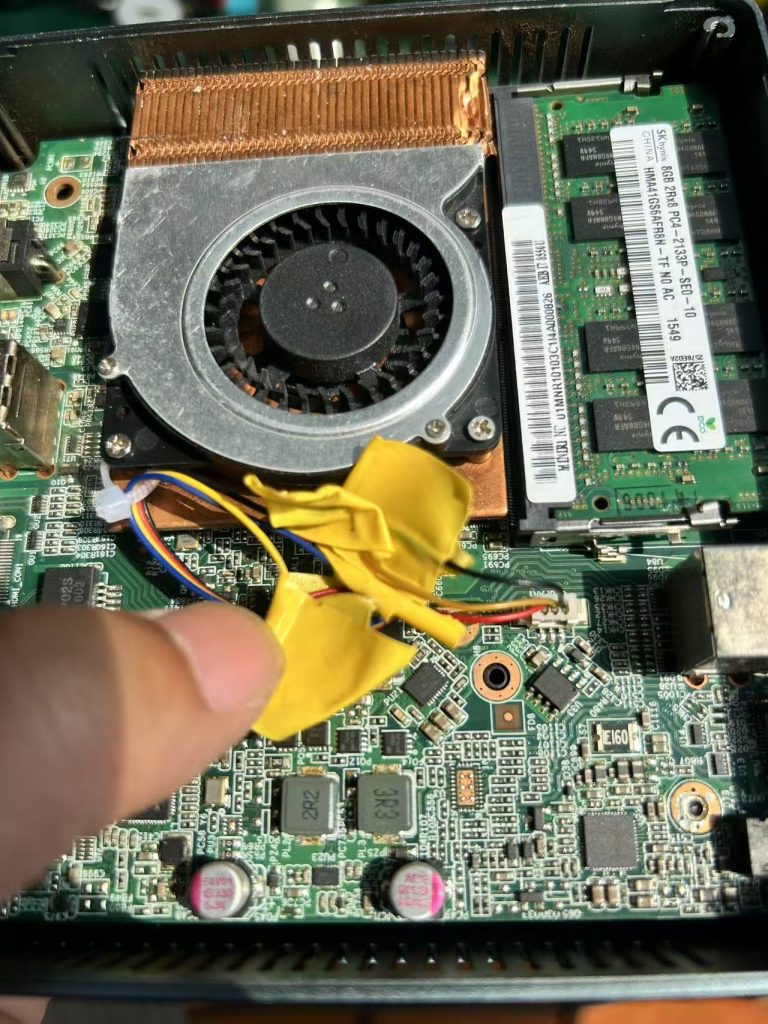

最终，风扇成功运转！为了优化散热效果，我还用扎带将线材固定妥当，并用纸胶带将风扇出风口与笔记本铜散热鳍片之间进行了密封，形成了一个更高效的风道。

经过一下午的直播播放测试，电脑运行稳定，风扇正常工作，再也没有自动断电的现象了！

总结与回顾

这次笔记本风扇的更换经历，让我学到了很多：

• 不要盲目相信颜色对应： 即使有通用标准，也需谨慎验证。
• 万用表是好帮手： 准确测量主板接口电压是确保接线正确的关键。
• 仔细与耐心： 细节决定成败，尤其是在处理精密电子设备时。
• 解决问题后的成就感： 亲手修复设备，感觉真是棒极了！

如果你也遇到了类似的问题，希望我的经验能帮助你少走弯路。记住，安全第一，操作前务必断电，不确定时多查资料或寻求专业帮助。
